大范圍精確位置追蹤系統PPT-N安裝與調試說明

不同于vive等游戲VR設備，worldviz的VR追蹤設備在專業VR領域更具有優勢，無論是大范圍追蹤還是在精確追蹤方面，都要領先其他VR設備，這些都得益于worldviz的運動捕捉系統PPT-N。PPT的全稱是Precision Position Tracking，即精確位置追蹤。PPT-N相比其他的VR追蹤設備，在安裝上有很多需要注意的地方，接下來就為大家對如何安裝PPT-N設備系統及demo演示做一個比較詳細的介紹吧！

PPT-N的追蹤區域環境需求

追蹤區域的整體高度在3m及以上，面積在25㎡以上。要求沒有干擾光源（太陽光或者反射的太陽光、發熱光源）。

1 PPT-N追蹤系統硬件安裝

由于PPT-N追蹤系統涉及到的小型設備數量眾多，為了方便收回時更容易歸位，需要在拿出設備之前對整體的布局進行拍照。

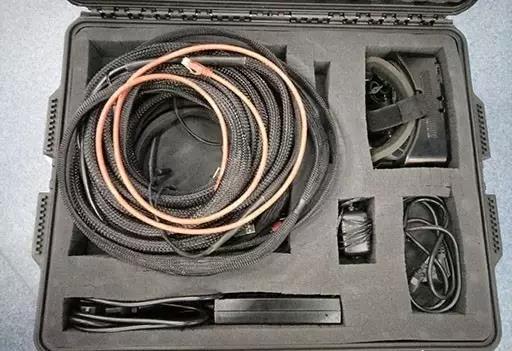

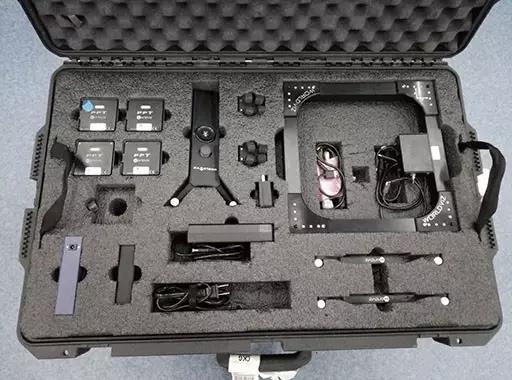

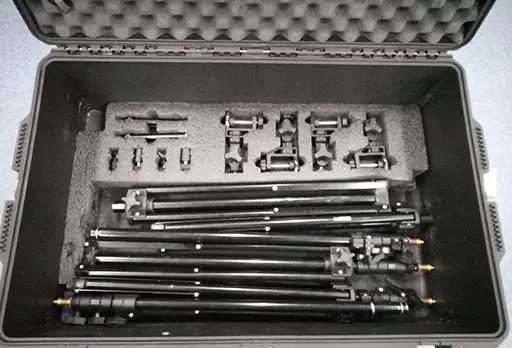

移動設備圖一覽

安裝攝像頭支架

取出4個支架底座，打開支架，分別安放在地上，合理布置四個支架的位置，讓四個支架呈一個矩形，支架兩兩之間的間距保持在5m以上。撐開支架，安裝上攝像頭支撐柱和攝像頭固定裝置。

安裝攝像頭

輕取出攝像頭，注意取出和安裝的過程中，不要碰到攝像頭的鏡頭，也不要讓攝像頭磕碰到其他物體或者墜落到地上。將攝像頭上的“w”保持朝上，讓攝像頭下方的螺絲孔對準安裝架上的螺絲，順時針擰緊攝像頭以最大程度固定。扳動下方的旋鈕以調整攝像頭的朝向，讓攝像頭朝著中心向下約45°。

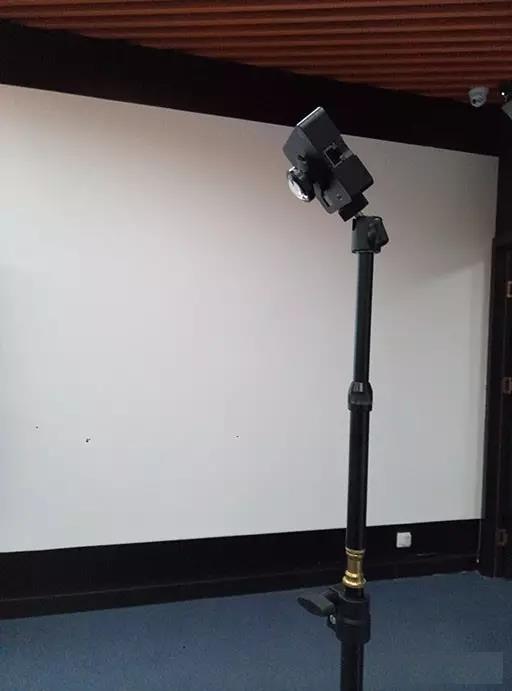

攝像頭安裝圖示

安裝攝像頭網線及網絡系統

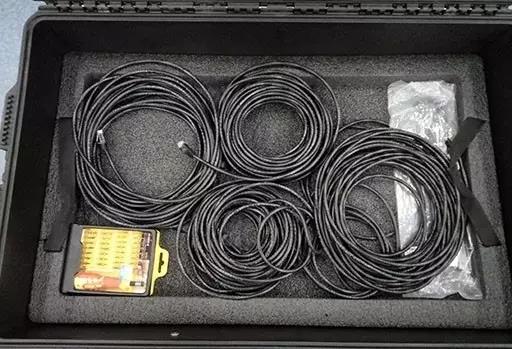

取出四簇網線，給每條網線對應的攝像頭預留出3m的長度，網線剩余的部分從支架后方繞到主機放置的位置。網線布線完成以后就可以將每個攝像頭左側的網口插上了，然后旋動支架上的分節旋鈕，將攝像頭升起來。為了保證攝像頭的穩固，要將網線螺旋式纏繞在支架上，利用旋鈕來扣住，同時，需要使用膠帶把網線固定在地面上防止拉扯摔碰。

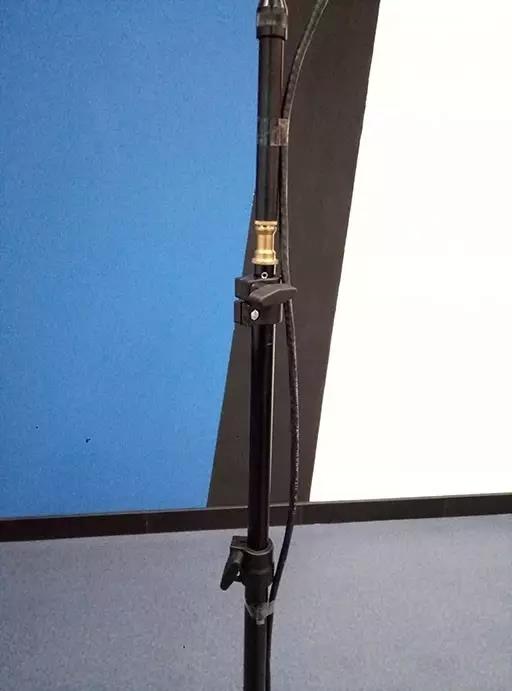

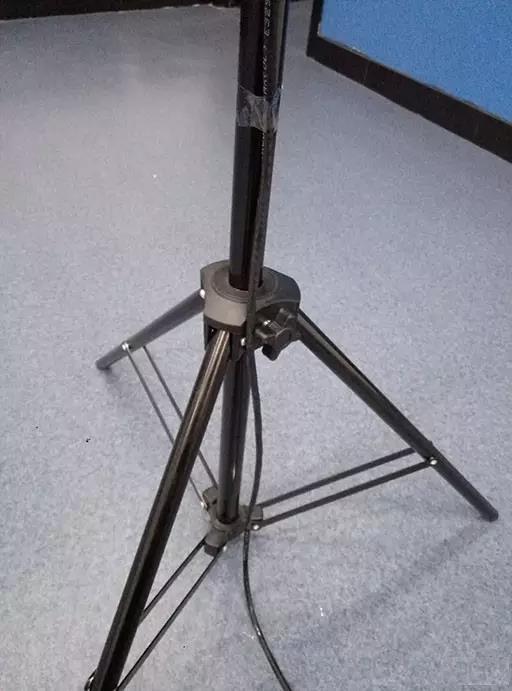

攝像頭支架固定

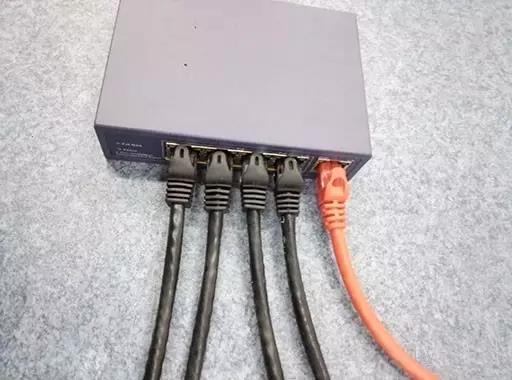

取出交換機，將紅色的主線插在最右側的網口上，另外一端插進電腦的以太網網口。交換機上剩余的4個網口分別接入攝像頭的網線另一端。

交換機

2頭顯-主機安裝及校準

頭顯安裝

取出頭顯和HDMI線材，頭戴顯示器要輕拿輕放。將線材的miniUSB+HDMI端從頭戴布帶孔中穿過去插入頭顯相應的接口，再把另一端USB+HDMI插入主機相應的接口中，并用扎帶固定線材。將頭顯的追蹤器安置在頭顯相應的固定位置。

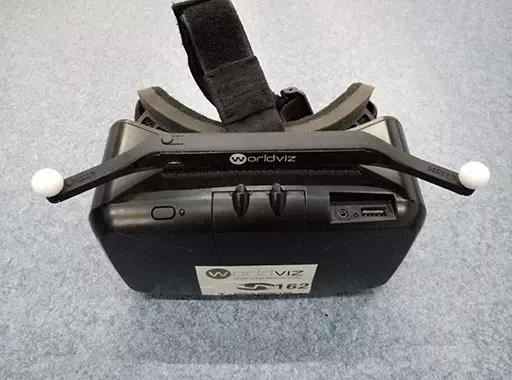

頭顯及頭顯追蹤器

PPT-N校準

將主機和交換機接入電源，等待數秒以后攝像頭會開啟，攝像頭上的顯示屏?xí)@示此時的序號。開啟主機系統，雙擊進入PPT-N軟件。軟件的右側顯示了4個攝像頭的追蹤情況，軟件上顯示的編號的攝像頭屏幕上顯示的序號一一對應。如果在畫面中，有多余的閃爍點，這說明追蹤的環境中有多余的干擾光源，需要去找出來并且去掉這些干擾，能夠干擾PPT-N追蹤系統的光源通常是自然的太陽光或者發熱光源，對追蹤環境進行仔細排查以后如果還不能清楚攝像頭追蹤內的干擾光源，則需要使用工具區域中的“-”，框選閃光光源的區域然后就會清除。接下來，取出校準器，放置在追蹤區域的正中央，校準器標識的z軸要對準正前方，在之后的體驗中，這個方向一般是體驗者所面對的方向。扳動校準器的啟動開關，校準器開始運行。接下來，在PPT-N軟件中點擊reset重置一下設置，點擊calibrate進行校準。校準完成以后顯示數值，在99.5%以上效果比較好。校準完成以后，校準器關閉，然后可以放回原來的位置。

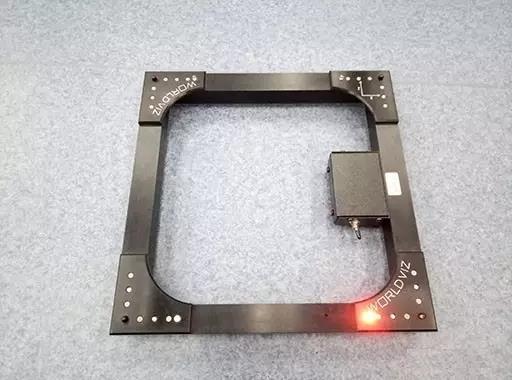

校準器

3軟件的啟動與應用

校準過程完成即可開始體驗demo了。打開demo案例庫，啟動demo launcher，進入案例瀏覽器，即可體驗具體的案例。體驗demo的時候，所有的傳感器，手柄，都需要輕壓開關鍵進行開啟，開啟的標志為設備上的小燈會亮起。手柄啟動后，戴上頭顯面對設定的Z軸方向，同時按壓手柄背部扳機鍵和搖桿中鍵進行校準。

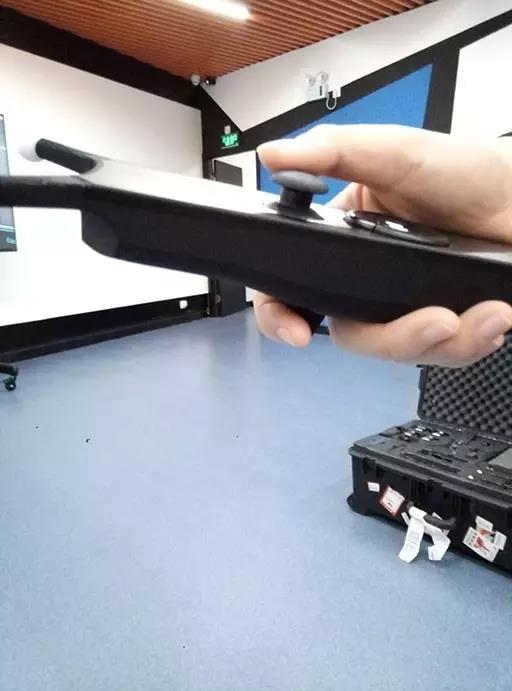

手柄

整個PPT-N系統硬件設備安裝及軟件調試的過程至此就完成了。
