Viper電磁式位置追蹤

按需定制系統 實時跟蹤 全新定義

Viper?是目前市場上各種電磁跟蹤器中運行速度最快，定制最簡便的?？刂茊卧鈿槟ド靶?，刷新率高達960Hz，延遲低至1毫秒，功能極大擴展的同時，外形尺寸卻大幅度減小。通過添加FTT（Fly True實時在線技術）功能，Viper?能想你所想，做你所需。

工作原理

Viper?跟蹤系統使用一個發射電磁場的源?？晌⒄{(diào)的傳感器在范圍內進行全6自由度的跟蹤，以亞毫米級的精度測量位置和方向。Viper?是一個易于安裝的便攜式系統。由于該技術的性質，即使傳感器為視線遮擋，也能進行連續跟蹤。使用Viper?進行人體或物體運動追蹤，隔著衣服、手套或者墻壁也能進行，不需要任何特殊的照明條件。

適用性和可擴展性

VIPER不是一個通用系統，而是一個用戶可定制的追蹤系統。按照您的特定需求“構建”一個系統很容易。用戶友好的SDK允許你立即開始跟蹤。1.選擇控制單元的容量

2.選擇一個或多個傳感器

3.選擇一個或多個電磁發生源

性能

最大960Hz刷新率 實時失真補償

1毫秒延遲（960Hz款） 無懼視線遮擋

最大可支持16個傳感器 / 4個源 完全嵌入式傳感器

VIPER FT傳感器 零漂移

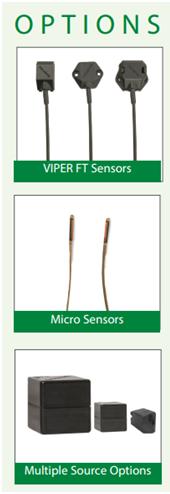

系統配置選項指南

VIPER系統有三種不同配置的控制單元。選擇一個或多個傳感器(最多16個)、一個或多個信號源(每個電控單元最多支持4個信號源)。有多種傳感器選項，具有不同的尺寸、形狀和功能。根據您的需要選擇一種類型，或者混合搭配傳感器。從三個不同的來源中選擇。

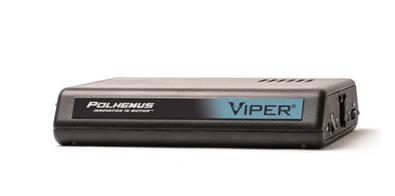

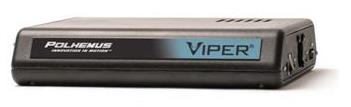

電控單元（SEU）

由硬件及軟件組成。產生和感應磁場，計算位置和方向，并通過RS-422或USB總線與電腦主機相連。

傳感器

傳感器移動過程中的位置和方向被精確測量?？赏瑫r追蹤最多16個傳感器。所有傳感器都與電控單元SEU連接。

信號源

信號源發生電磁場，傳感器在電磁場中被追蹤。電控單元可連接最多4個信號源，以擴大追蹤范圍和提供多點元點。所有信號源都與電控單元相連接。

規格

刷新率	240Hz per sensor max (VIPER 4型) 960Hz per sensor max (VIPER 8/16型)
接口	標配為USB或 RS-422; 雙輸出可選
延遲	1ms at 960Hz/ 2ms at 480Hz/ 3ms at 240Hz
靜態精度	0.015 in. (0.38mm) RMS for X, Y, Z position; 0.10°RMS for sensor (FT-Standard) orientation* (非標及較小型傳感器可能會略微減小追蹤范圍）
分辨率	0.00004 in. (0.0010 mm) at 12 in. (30 cm) range; 0.0003° orientation
追蹤范圍	追蹤范圍在半徑為30英寸(76厘米)范圍內時，靜態精度及分辨率可達上列指標。追蹤范圍可擴大到72英寸(182厘米)及以上**
同步信號輸入/輸出	信號可以同步輸入或輸出到另一個設備，或從另一個設備輸入輸出同步到本設備
使用環境溫度	10° to 40°C
電源	直流5 Volts DC @ 5.5 Amps 或外接32Watts, 1.3A, 24 Volts直流適配器
位置方向預設	預存用戶可調的位置、方向預設功能
軟件工具	GUI and SDK included Microsoft Windows? 10 Ready Unity: Sample open source code included Linux: Sample open source code included
標準和規范	EMC/EMI: IEC 60601-1-2 Medical Electrical Equipment, Edition 4.0 Electrical Safety Approvals: IEC 60601-1 Medical Electrical Equipment, Edition 3.1

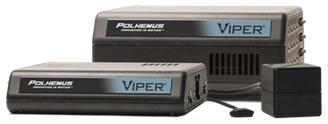

VIPER4接口/8接口和VIPER16接口系統控制單元，外形小巧，能連接TX2源和高性能的VIPER FT標準傳感器，提供特殊的真實時能力。

我們的技術應用于廣泛的市場，服務于醫療、軍事和無數的研究領域。

*位于電磁源或傳感器附近的一些金屬物體，如桌子或柜子，可能會對系統的性能產生不利影響。為達到在磁性清潔環境中指定的精度，可使用FTT?off.FTT實時磁失真緩解功能，有助于將性能恢復到您滿意的水平。

**跟蹤范圍小于或等于72英寸時，可使用一個電磁源; 超過此范圍，可添加多個源來擴大跟蹤范圍的能力。
